شیر برقی پنوماتیک

لوازم پنوماتیک یکی از انواع اختراعات بشری در زمینه انتقال سیالات محسوب می‌شوند. این لوازم می‌توانند با افزایش فشار و قدرت، مایعات و حتی هوا را به بهترین شکل ممکن انتقال داده و مسیر حرکت آن را کنترل کنند. در یک سیستم پنوماتیک، شیر برقی پنوماتیک یکی از اجزای اصلی محسوب می‌شود و برای استفاده از یک جریان مناسب، باید شیر برقی مناسبی نیز داشته باشیم. این شیرها برای کنترل جریان هوا تعبیه شدند و هوای مصرفی خود را از کمپرسورها تغذیه می‌کنند. شیرهای برقی عموما قطعاتی کم مصرف و بسیار پاکیزه محسوب می‌شوند. این مسئله بدین معنی است که استفاده از شیر برقی ضرری برای طبیعت نخواهد داشت و یکی از بهترین راه‌ها برای حفظ سلامت و پاکیزگی یک سیستم پنوماتیک، قرار دادن شیر برقی در آن خواهد بود. با استفاده از شیر برقی می‌توان مسیر جریان هوا را مشخص کرد و پس از آن نیز به بهترین شکل ممکن، میزان قدرت آن را تعیین نمود.

شیرهای پنوماتیک در حالت عادی می‌توانند در برابر ۱۰ بار فشار هوا مقاومت کرده و بدون مشکل به فعالیت خود ادامه دهند؛ اما شیرهای پنوماتیک در سیستم‌های تقویت شده و قدرتمندتر می‌توانند تا بیش از ۴۰ بار فشار را به راحتی تحمل کرده و در شرایط سخت، دچار مشکل نشوند. شیر برقی پنوماتیک انواع زیادی دارد و استفاده از آن می‌تواند بسته به سیستم پنوماتیکی شما و نیازهای دستگاه، متفاوت باشد. سایزبندی‌های مختلف این شیرها سبب می‌شود تا بتوان به راحتی نوع مناسب آن را برای خانه انتخاب کرده و یک سیستم پنوماتیک خوب داشته باشیم. در ادامه نیز برخی از انواع شیر پنوماتیک را بررسی کرده و سایزبندی‌های مختلف آن‌ها را با یکدیگر به صورت کوتاه، مرور می‌کنیم.

📑 دانلود کاتالوگ شیر برقی پنوماتیک ◀️ ◀️ 📥 شیرهای برقی / پنوماتیک ISO 15407-1 📄

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

☎️ با یک مشاوره رایگان بهترین را انتخاب کنید! ☎️

02136610481              09125852452              09374021276

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

نامگذاری شیرهای پنوماتیک برقی

گفتنی است که دسته‌بندی شیر پنوماتیک برقی بر اساس راه‌های ورودی و خروجی شیر صورت می‌گیرد. برای مثال زمانی روی شیر برقی حک می‌شود ۵/۳، این که دارای پنج عدد ورودی و خروجی است و برای شیر سه حالت ممکن وجود دارد. عددی که اول ذکر می‌شود یعنی در سمت چپ وجود دارد نشان دهنده تعداد ورودی و خروجی‌ها است و عددی که در سمت راست قرار دارد نشان دهنده تعداد حالت‌های شیر است. برای این که ساختمان داخلی شیر راحت‌تر شناسایی شود روی شیر برقی پنوماتیک دیاگرام حالت‌های متفاوت، در حالت توقف رسم می‌شود.

انواع شیر برقی پنوماتیک

شیر پنوماتیک برقی معمولا انواع مختلفی دارد که در ادامه آن‌ها را بررسی می‌کنیم:

☑️ شیر برقی ۲-۵ (پنج به دو)

این مدل شیر برقی به صورت یک یا دو طرفه هستند یعنی از یک یا دو طرف تحریک خواهند شد. به شیرهایی که یک طرفه هستند با توجه به نوع تحریک تک‌زیگنال و تک‌بوبین هم نام دارند. این شیرها به صورت فنری و قفلی ساخته می‌شوند که پس از قطع جریان برق فنر اسپول شیر را به حالت قبل بر می‌گرداند. در شیر پنج به دو، دو عدد بوبین با برق‌دار شدن بوبین یا استفاده از اسپول دچار تغییر مسیر می‌شود.

☑️ شیر برقی ۲-۲ (دو به دو)

شیر برقی ۲ – ۲ که به آن شیر کبریتی نیز گفته می‌شود، عموما در صنایع و ماشین آلات بزرگ مورد استفاده قرار گرفته و وظیفه آن نیز کنترل و هدایت جریان هوای فشرده خواهد بود. همانطور که گفته شد شیر برقی پنوماتیک انواع مختلفی دارد و هر کدام از انواع آن‌ها، می‌تواند به نوع خاصی به ما کمک کرده و سیستم پنوماتیک ما را راه اندازی نماید. یکی از اصلی‌ترین نکات مثبت درباره شیر برقی کبریتی، میزان فضایی است که این شیر اشغال می‌کند. عموما شیر برقی پنوماتیک قطعه کوچکی است و هیچکدام از انواع شیرهای برقی، فضای زیادی نیاز ندارند؛ اما این مسئله درباره شیر برقی ۲ – ۲ مقداری متفاوت بوده و این شیرها حتی نسبت به دیگر انواع شیر پنوماتیک نیز از فضای کمتری استفاده کرده و نیاز به فضای زیادی نخواهند داشت.

🔥🔥🔥از تخفیفات استثنایی برخورد دار شوید ◀️ ابزار آلات صنعتی 🔥🔥🔥

این مسئله به نوعی یکی از بهترین نکات درباره این شیرها محسوب می‌شود. این شیرها دارای دو پورت هستند که برای ورود و خروج هوا تعبیه گشته و هوا با گذر از این دو پورت، تحت کنترل سیستم پنوماتیک در آمده و بدین شکل ما می‌توانیم از قابلیت کنترل فشار و جریان هوا بهره‌مند شویم. در ساخت شیر برقی کبریتی از دیافراگم استفاده نشده که دلیل این مسئله، در مستقیم بودن شیرها است. این شیرها با جایگیری کم و عملکردی بالا و مناسب، می‌توانند یکی از بهترین انتخاب‌های ممکن برای سیستم پنوماتیک شما باشند.

☑️ شیر برقی، دستی و سیگنال پنوماتیک ۲-۳ (سه به دو)

این شیر برقی، دستی و سیگنال ۳ به ۲ همچون شیر ولو دایرکشنال و اسپول است که حرکت اسپول باعث تغییر وضعیت شیر می‌شود. این شیر در سه مدل برقی، دستی و سیگنال تولید می‌شود.

☑️ شیر برقی، دستی و سیگنال پنوماتیک ۳-۵ (پنج به سه)

این شیر هم پنوماتیک است که پنج پورت روی شیر است و دارای سه حالت مختلف است. البته برای عملگر علاوه بر ابتدا و انت‌ها دارای یک موضوع وسط هم است. موضع وسط عملگر می‌تواند آزادانه یا قفل به هر طرفی حرکت کند.

☑️ شیر برقی پنوماتیک یک سو کننده

زمانی از شیرهای برقی یک سو کننده استفاده می‌‎کنند که بایستی در خطوط لوله جلوی برگشت جریان گرفته شود. در برخی از موارد ممکن است که برگشت جریان، فرآیند دستگاه را دچار اختلال کند؛ این قضیه هنگامی رخ می‌دهد که از پمپ یا کمپرسور استفاده می‌شود.

☑️ شیرهای برقی پنوماتیک کنترل فشار

این مدل شیر برقی بسیار پرکاربرد است و معمولا کنترل فشار سیال را با آن‎ها انجام می‌دهند. گاهی اوقات به منظور محدود کردن فشار سیال موجود از این شیرهای برقی استفاده می‌کنند. اساس برای بیشتر شدن سطح ایمنی سیستم‌‎های پنوماتیک کاربرد دارند و معمولا کار آن‎ها کنترل فشار در مخازن خواهد بود. اصولا این کار را با کاهش فشار جریان ورودی سیال انجام می‌دهند.

در برخی موارد برای سیستم‌هایی که به فشار ثابتی احتیاج دارند از این شیرها بهره می‌گیرند. استفاده دیگر این شیرها برای طراحی سیستم‌های کنترلی خواهد بود. اگر این شیر را در مدار قرار دهید و فشار پایین‎تر از رنج مشخص شده باشد و یا بالاتر از آن باشد؛ اپراتور سیستم با توجه به صدای شیر متوجه مشکل به وجود آمده در شیر می‎شود و در نهایت آن را پیگیری می‌کند.

📑 📥 دانلود کاتالوگ شیر برقی پنوماتیک 📥 📄

☑️ طراحی شیر برقی بادی

شیرهای برقی از نظر طراحی که دارند به دسته‌های مختلفی تقسیم می‌شود. که یکی از آن‌ها شیر اسپولی است که با یک گلوگاه در ساختار معرفی می‌شوند. گلوگاهی که در ساختار این شیر وجود دارد امکان کنترل و تنظیم جریان فشار هم فراهم می‌شود. در مسیر جریان عبوری یک گلوگاه قرار دارد که بر هوای ورودی نظارت می‌کند و میزان شدت آن را کنترل می‌کند. گاها جهت جریان را به یک طرف محدود می‌کند که تمام این اقدامات به منظور کنترل جریان هوا است و در تولیدات و تجهیزات مختلف اهمیت زیادی دارد. ساختار این شیر برقی پنوماتیک بسیار ساده است اما عملکرد بسیار مناسبی هم دارد. اگر می‌خواهید شیر برقی ارزان را با کیفیت مناسبی تهیه کنید می‌توانید به فروشگاه‌های معتبر مراجعه کنید. اساسا انتخاب شیر برقی پنوماتیک کار راحتی است اما برای افرادی که با ویژگی، طراحی آن و تنوعی که دارند، آشنا باشد.

تنوع شیر برقی بادی

تنوع شیر بادی پنوماتیک بسیار زیاد است و تنوع عملکرد هم در تقسیم‌بندی این شیر موثر واقع می‌شود. تمام شیرهای برقی بادی دارای ورودی و وخروجی هستند و با توجه به یک راهه و دو راهه و… بودن قیمت متفاوتی دارند. مدل‌های سه راهه این شیر در بسیاری از صنایع کاربرد دارد و سایر مدل‌ها نیز برای پوشش برخی صنایع استفاده می‌شوند. از آنجایی که تنوع این شیرهای برقی پنوماتیک زیاد است در صورت نداشتن اطلاعات کافی انتخاب و خرید آن‌ها سخت است. این شیرها به صورت پرسی یا پیچی موجودند و قیمت‌ها متفاوتی دارند.

اجزای داخلی شیر برقی پنوماتیک

هر یک از اجزاء داخلی شیرهای برقی پنوماتیک به طور جداگانه وظیفه‌ای را بر عهده دارند و در صورتی که هر کدام عملکرد درستی نداشته و خراب شده باشد، باید نسبت به تعمیر آن اقدام کرد. موارد زیر اجزاء شیر برقی را شامل می‌شوند:

بدنه اصلی

بدنه اصلی شیر به شکل مستطیل است و در واقع همه اجزای دیگر شیر برقی بر روی آن تعبیه شده است. به عنوان مثال یکی از مهم‌ترین قطعاتی که در شیر قرار می‌گیرد، قطعه‌ای به نام اسپول است. این بدنه در حقیقت محلی برای ورود و خروج باد است.

اسپول

اسپول در واقع هسته یا قلب تپنده شیر برقی پنوماتیک به حساب می‌آید. می‌توان گفت که ساختار این قطعه همانند میله‌ای استوانه‌ای است که بر روی آن برآمدگی‌هایی وجود دارد که مسیر باد را به طرف پورت‌های مختلف شیر برقی پنوماتیک تغییر می‌دهد. این نکته قابل توجه در مورد اسپول این است که این قطعه، از طریق سلونوئیدها به حرکت درمی‌آید.

سلونوئید

محل قرارگیری سلونوئید بر روی یک یا دو سر شیرهای برقی پنوماتیک است که یک شافت یا فنر درون آن تعبیه شده است. شافت یا فنر داخل شیر به وسیله یک میدان مغناطیسی به حرکت درمی‌آید، با این وجود با حرکت خود به اسپول ضربه وارد می‌کند. به این ترتیب با به حرکت در آمدن اسپول به راست یا چپ، در آخر مسیر باد عوض شده یا فرمان شیر تغییر پیدا می‌کند. باید گفت که ایجاد میدان مغناطیسی در واقع به وسیله بوبین‌ها صورت می‌گیرد.

بوبین‌ها

در شیرهای برقی پنوماتیک روی سلونوئید سیم‌پیچ‌های قرار گرفته که از جنس مس ساخته شده و بوبین نام دارند. برق به بوبین‌های شیر متصل می‌شود. در واقع یک و یا دو بوبین در هر شیر وجود دارد که در صورت دادن برق به هر یک از آن‌ها، باعث تحریک آن شده و حرکت اسپول در جهت آن صورت می‌گیرد. در صورت قطع شدن برق، اسپول به وسیله فنر موجود در انتهای خود به وضعیت اولیه خود باز خواهد گشت.

فنرها

دو عد فنر در دو سر اسپول قرار دارد که طول آن‌ها به طور تقریبی ۲ تا ۳ سانتی‌متر است. مواقعی که از طریق نیروی میدان مغناطیسی، اسپول به حرکت درمی‌آید و به سمت مخالف می‌رود، اسپول به کمک فنرها به حالت اول برگشته و در جای اول خود قرار می‌گیرد.

خرید شیر برقی پنوماتیک

در هنگام خرید شیرهای برقی پنوماتیک لازم است که پارامترهای زیادی همچون برند ،جنس، نوع سیال، نرخ جریان و … را در نظر بگیرید؛ در ادامه هر کدام از این موارد را بیشتر مورد بررسی قرار می‌دهیم:

⏹ نوع سیال

سعی کنید شیر برقی را متناسب با نوع سیال انتخاب کنید. از این شیر برای سیال‌هایی همچون روغن، آب، هوا، بخار، گازوئیل و … استفاده می‌شود.

⏹ نرخ جریان

لازم است که برای تعیین کردن مقدار جریان، شیر برقی منظم بررسی شود. اگر سایز شیر برقی برای عبور جریان بزرگ‌ بود لازم است جریان متناسب با آن باشد که موجب هدر رفتن جریان نشود. اما در صورتی که شیر را کوچک انتخاب کنید محرک‌ شیر برقی به درستی کار نخواهد کرد.

⏹ نصب سوپاپ

برای نصب شیر از دو روش چند منظوره و مستقل استفاده می‌شود. در واقع در نصب مستقل شیرهای IN-Line لازم است که برای عملکرد درست در نزدیکی محرک نصب شوند. در واقع همه پورت‌ها قسمتی از بدن یک سوپاپ داخل خط‌اند در صورتی که واحدهای نصب شده در ManiFold دریچه‌اند که از دو بخش منبع تغذیه و کانال‌های خروجی هم بهره می‌برند.

⏹ برق مورد نیاز

لازم است مقدار وات یا ولتاژ را بدانید تا شیر برقی مناسب را انتخاب کنید؛ فراموش نکنید که جریان به وسیله دهانه دریچه محدود می‌شود، در واقع برای دهانه‌های بزرگ به انرژی بیشتری احتیاج است. برای مثال اگر به منبع تغذیه کم و سرعت بالا احتیاج است باید از شیر کنترل شده خلبان استفاده کنید چرا که بهترین گزینه برای این نوع نیاز برقی خواهد بود.

⏹ هدف ویژه

معمولا از این شیرهای برقی برای درجه حرارت بالا، چشمه زیر آب، مکان‌ها بیرونی، خوردگی، جوهای منفجره و خطرناک و … استفاده خواهند شد.

قیمت شیر برقی پنوماتیک

معمولا قیمت نهایی که برای انواع شیر برقی پنوماتیک در نظر گرفته می‌شود با توجه به پارامترهای مختلفی همچون برند، کیفیت، جنس، نوع شیر، سایز، فرمان و … تعیین می‌شود. در واقع با توجه به این مسئله که ممکن است شیر برقی با چه متریالی ساخته شده باشد با قیمت‌های مختلفی مواجه خواهید شد معمولا این شیرهای را از جنس برنج ،پلاستیک و استیل می‌سازند که قطعا قیمت یکسانی برای این متریال‌های متفاوت وجود نخواهد داشت.

در واقع هر چه کیفیت تولید شیرهای برقی بیشتر باشد به طبع قیمت نهایی که برای آن‌ها در نظر گرفته می‌شود، بیشتر خواهد بود. ناگفته نماند این جمله به این معنا نیست که شیرهای برقی ارزان قیمت از متریال خوبی ساخته نشده‌اند، بلکه منظور این است که وابسته به نوع استفاده و کاربرد شیر است که شیر از متریال‌های متفاوتی ساخته می‌شوند. شیرهای برقی پنوماتیک را از چدن، برنج، پلاستیک و استیل می‌سازند. در بسیاری از مواقع با توجه به میزان ولتاژ قیمت نهایی تعیین می‌شود.

در واقع اصلی‌ترین معیاری که برای تقسیم بندی شیرهای برقی وجود دارد میزان ولتاژ آن‌ها خواهد بود چرا که این شیرها در ولتاژهایی همچون 24V AC، 24V DC، 12V DC، و 220V AC تولید می‌شوند، و قیمت آن‌ها یکسان نیست. با توجه به آن‌ چه که گفته شد ما نمی‌توانیم یک قیمت واحد را به شما اعلام کنیم لذا شیرهای برقی در انواع مختلفی با کاربردهای مختلفی ساخته می‌شوند. حتی سایز آن‌ها در قیمت نهایی تاثیر گذار خواهد بود. در واقع به هر اندازه‌ای که شیر برقی بزرگ‌تر باشد و در عین حال از کیفیت بالاتری هم برخوردارند، قیمت نهایی قطع به یقین بیشتر خواهد بود.

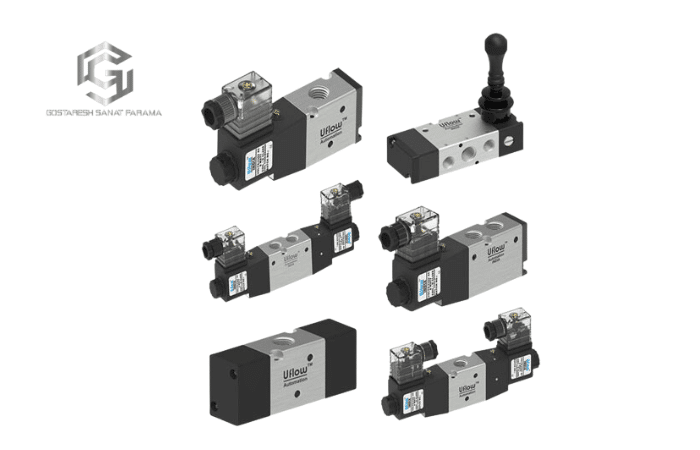

سایزبندی شیر برقی پنوماتیک

دسته‌بندی‌های مختلفی که از شیر برقی وجود دارند، سبب شده تا استفاده از آن برای تمامی سیستم‌ها ممکن باشد و شما بتوانید بدون هیچ مشکل و نگرانی خاصی، شیر برقی پنوماتیک مناسی خود را خریداری کرده و از آن در سیستم خود استفاده نمایید. یکی از اصلی‌ترین و البته کوچک‌ترین انواع شیر برقی شیر برقی ۲ -۲ است که در بخش‌های قبلی به مطالعه این مورد پرداخته و ویژگی‌های مختلف آن را با یکدیگر مقایسه کردیم. برخی از شیرهای برقی دارای سه پورت ورودی و خروجی هستند و استفاده از آن برای سیستم‌های بزرگتر و پیچیده‌تر مناسب خواهد بود که به این شیر‌ها شیر ۲ – ۳ نیز گفته می‌شود.

شما می‌توانید بر اساس نیاز خود از هر نوع شیر پنوماتیکی استفاده نمایید؛ از شیرهای دو پورتی گرفته تا شیرهایی که ۵ پورت دارند و با استفاده از آن می‌توان انواع جریان هوا را مدیریت کرده و قدرت آن را به دلخواه خود تغییر داد. با انتخاب شیر برقی پنوماتیک مناسب و نصب آن به شیوه صحیح و اصولی در سیستم پنوماتیک، نسبت به سلامت سیستم خود و بازده بالای آن اطمینان حاصل کرده و فرآیندی موفقیت‌آمیز را تجربه نمایید. اهمیتی ندارد که سیستم شما سیستمی بزرگ و پیچیده بوده یا سیستمی ساده محسوب می‌شود؛ در هر حالتی استفاده از شیر پنوماتیک باکیفیت یکی از واجبات در زمینه سیستم‌های پنوماتیک به شمار می‌آید.

نحوه کار شیر پنوماتیک

برای خرید شیر مناسب سیستم، باید نوع کارکرد آن را دانست. این شیرها برای شروع کار، نیاز به ایجاد میدان مغناطیسی در داخل بوبین دارند که انتقال آن به وسیله بوبین به سلونوئیدها صورت می‌گیرد. در آخر شافت درون سلونوئید با سرعت زیادی حرکت کرده و به اسپول ضربه می‌زند، به طرف چپ و راست جابجا می‌شود.

سیستم کنترل شیر برقی پنوماتیک

سیستم کنترل شیر برقی پنوماتیک به منظور قطع و وصل جریان در بیرون سیستم شیر برقی تعبیه می‌شود. این سیستم برای کاراریی و عملکرد بهتر تجهیزات صنعتی استفاده می‌شود. در واقع این شیر برقی را در صنایع مختلف استفاده می‌کنند و نحوه استفاده از آن بسیار آسان است. به همین دلایل است که همه افراد دوست دارند برای کاربردهای مختلف از آن استفاده کنند.

کارخانه‌های تولید از این شیر به وفور استفاده می‌کنند که با استفاده از آن می‌توان زمان اتصال و یا قطع جریان هوای فشرده را تعیین کنند. این تنظیمات و کنترل‌ها روی شیر برقی منجر به کاربرد بیشتر دستگاه‌ها و تجهیزات مختلف در صنایع می‌شود و هیچ اختلالی در روند تولیدات به وجود نمی‌آید. لازم به اشاره است برای بهره‌وری از حداکثر کارایی و توان شیر بادی پنوماتیک باید نصب و راه اندازی این شیر با دقت و به درستی انجام شود.

کاربرد شیر برقی پنوماتیک

تنوع زیادی که در ساخت شیرهای برقی دیده می‌شود موجب شده است که در انواع کارها اعم از کارهای ساده و کارهای پیچیده، برای راحتی هر چه بیشتر کار مورد استفاده قرار بگیرند. گفتنی است که شیرها به تازگی وارد صنعت شده‌اند اما در حوزه‌ها و زمینه‌های مختلف مورد استفاده قرار می‌گیرند؛ در واقع شیرهای برقی پنوماتیک کاربردهای گسترده و وسیعی در صنعت دارند و از یک طرف ایمنی را برای سیستم‌های مختلف فراهم می‌کنند. اصولا این شیرها نقش کنترل کردن جریان سیالات را بر عهده دارند و در هر جایی که روغن، آب، نفت، گاز و … وجود داشته باشد، می‌توان از شیرهای برقی استفاده کرد.

اساسا در بسیاری از پروژه‌های سنگین که به هوای فشرده احتیاج دارند و یا این که در بسیاری از موارد لازم است که جریان به صورت غیر دستی کنترل شود برای مثال جریان گازها و … شیرهای برقی گزینه مناسبی خواهند بود چرا که از رخ دادن اتفاق‌های بزرگ جلوگیری خواهند کرد. در حقیقت می‌توان گفت در چنین شرایطی گزینه‌های بسیار مناسبی هستند و برای عملکرد خود تنها به جریان برق احتیاج دارند. در نتیجه لازم است بدانید در جریان‌های بزرگ‌تر که ایمنی بیشتری طلبیده می‌شود، بهترین گزینه استفاده از شیر پنوماتیک برقی خواهد بود و اساسا عملکرد منحصر به فردی خواهد داشت.

کاربرد شیر برقی در صنایع

جریان فشرده هوا در صنایع زیادی باید هدایت یا قطع گردد. بنابراین کاربرد اصلی شیر برقی پنوماتیک در صنعت قطع یا وصل جریان هوای فشرده می‌باشد. گازهایی مثل نیروژن و آرگون در قطع جریان شیرها کاربردی نیستند. صنایع شیمیایی، غذایی، داروسازی، نفت و گاز مهم‌ترین صنایعی هستند که از شیر برقی استفاده می‌کنند.

سوالات متداول

شیر برقی پنوماتیک چه کاربردهایی دارد؟

بیشترین کاربرد این شیر برای کنترل محرک‌های پنوماتیکی است. برای مثال توربین‌ها، سیلندرها، دیافراگم‌ها و لوله‌ها.

تفاوت شیر پنوماتیک با شیر برقی در چه موردی است؟

بزرگ‌ترین تفاوت نیروی محرکه عملکرد آن‌ها خواهد بود؛ اساسا محرک‌های پنوماتیکی به منبع هوای ۶۰ الی ۱۲۵ پی اس ال احتیاج دارند. اما شیر برقی از طریق ولتاژ DC یا AC کنترل می‌شود.

عملکرد شیر برقی پنوماتی چگونه است؟

این شیر از نیروی الکترومغناطیسی برای عملکرد استفاده می‌کند. با عبور جریان از سیم پیچ میدام مغناطیسی ایجاد شده و میله فلزی آهنی به حرکت در می‌آید.
