شیر برقی هیدرولیک

اکثر ابزار و لوازم مختلفی در اطراف ما وجود دارند که صرفا برای کمک‌رسانی به ما ساخته شده و هدف از خلق آن‌ها، راحت‌تر ساختن زندگی ما خواهد بود. ابزاری که به ندرت متوجه حضور آن‌ها می‌شویم، اما زمانی که فقدان آن‌ها در زندگی ما باشد، متوجه اهمیت آن محصول و دستگاه شده و اینگونه از عملکرد دقیق آن وسیله مطلع می‌شویم. یکی از لوازمی که مردم به صورت روزانه با آن سروکار داشته اما اطلاعات کمی درباره آن دارند، شیر برقی هیدرولیک است. شیر برقی هیدرولیک را می‌توان در انواع سیستم‌های لوله کشی مختلف مشاهده نمود و دستگاه‌های بسیار زیادی بدون استفاده از شیر برقی، نمی‌توانند به فعالیت عادی خود ادامه دهند. با ما در ادامه این مقاله همراه باشید تا به کمک یکدیگر، ویژگی‌های مختلف شیر برقی را بررسی کرده و فاکتورهای مهم در زمان خرید آن‌ها را مطالعه کنیم.

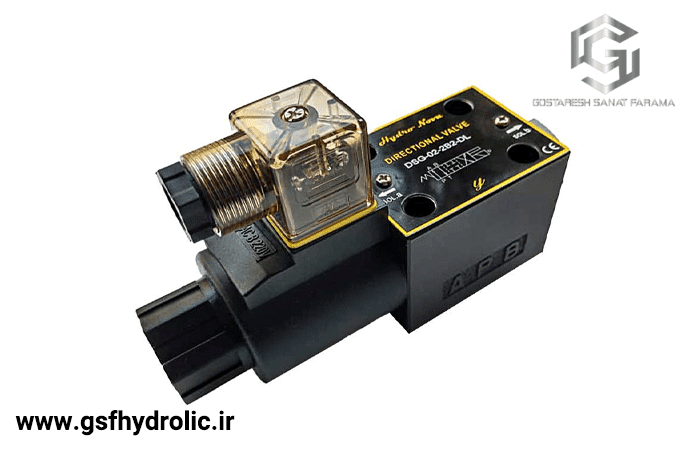

شیر برقی هیدرولیک

در اولین قدم، باید اطلاعاتی نسبی و پایه نسبت به کارکرد کلی شیر برقی هیدرولیک به دست آوریم. شیر برقی وسیله‌ای است که به کمک آن می‌توان جریان و مسیر عبور یک سیال را کنترل نمود. نام دیگر این شیرها شیر کنترل اتوماتیک است و استفاده اصلی از این شیرها مربوط به کنترل کردن حرکت سیالات است. با استفاده از شیر برقی می‌توان مشخص نمود که حرکت و عبور سیال در چه زمانی متوقف شود. شما همچنین می‌توانید با نصب شیر برقی مسیر عبور و حرکت سیالات را تغییر داده و نوع حرکت آن‌ها را بسته به نیاز خود، تعیین کنید. شیرهای برقی به وسیله بخشی به نام سلونوئید به کار و فعالیت خود می‌پردازند. این بخش قسمت اصلی شیر برقی بوده و وظیفه آن نیز این است که با باز و بسته شدن، حرکت سیال در درون لوله را کنترل نماید.

با یک مشاوره رایگان بهترین را انتخاب کنید!

۰۲۱۳۶۶۱۰۴۸۱

۰۹۳۷۴۰۲۱۲۷۶

۰۹۱۲۵۸۵۲۴۵۲

طرز کار شیر هیدرولیکی بسیار ساده است. این شیر دارای هسته فرومغناطیسی یا اسپول می‌باشد که قابلیت جابجایی دارد و ساختاری شبیه به سیم پیچ دارد. نحوه عملکرد شیرهای هیدرولیک به اسپول و یا همان حرکت هسته بستگی دارد. بویین یا سلونوئید در شیر برقی بسیار کاربردی است و این وظیفه را دارد که پورت‌های شیر هیدرولیک را باز و بسته کنید.

قیمت شیر برقی هیدرولیک صنعتی

گفتنی است که قیمت نهایی که برای یک شیر برقی در نظر گرفته می‌شود معمولا با توجه به پارامترهای مختلفی تعیین خواهد شد. برای مثال پارامترهایی همچون کیفیت، جنس، برند، سایز، نوع شیر، فرمان و غیره حتما در تعیین قیمت سلونوئید ولو موثر هستند.

در واقع برندهای مختلف که در کشورهای مختلف تولید می‌شوند هم اختلاف قیمت دارند، برای مثال می‌توان گفت که سلونوئید ولوهای کشور اروپا گران‌ قیمت‌تر از برندهای چینی هستند و در حالت کلی برندهای داخلی ارزان قیمت‌تر هستند لذا هزینه تولید در کشورهای خارجی با داخل کشور متفاوت خواهد بود.

همان گونه که قبل‌تر اشاره کردیم سلونوئید ولوها با متریال‌های مختلفی همچون استیل، پلاستیک، برنج و … طراحی و تولید می‌شوند که هر کدام از آن‌ها قیمت‌های متفاوتی دارند برای مثال نوع استیل گران‌قیمت‌تر خواهد بود. به هر اندازه‌ای که کیفیت کار بهتر باشد قیمت نهایی محصول هم بیشتر در نظر گرفته می‌شود.

در واقع شیر برقی هیدرولیک با ولتاژهای مختلفی تولید و دسته بندی می‌شوند، برای مثال  12V DC، و 220V AC و 24V AC، 24V DC را می‎توان نام برد که قطعا قیمت آن‌ها متفاوت است. به هر اندازه‌ای که سایز و ابعاد شیر برقی بزرگ‌تر باشد قیمت شیر بیشتر خواهد بود و اگر سایز و اندازه شیر کوچک‌تر باشد قطعا قیمت آن کمتر خواهد.

سعی کنید کیفیت شیر را اولویت خرید خود قرار دهید و قیمت آن برایتان مهم نباشد، زمانی که یک محصول با کیفیت باشد طول عمر بیشتری خواهد داشت و نیازی به تعمیر و تعویض دوباره نخواهد داشت.

🔥🔥🔥از تخفیفات استثنایی برخورد دار شوید ◀️ کمپرسور باد پنوماتیک 🔥🔥🔥

۹ فاکتور مهم هنگام خرید شیر برقی هیدرولیک

شیر هیدرولیک استفاده‌های بسیار متنوع و مختلفی را در صنایع بر عهده داشته و به همین سبب، انواع مختلفی از شیر برقی هیدرولیک در بازار وجود دارد. برای خرید شیر برقی مناسب، باید به نوع شیر برقی و استفاده‌ای که قرار است از آن داشته باشیم، توجه کنیم؛ زیرا هر کدام از انواع شیرهای برقی استفاده متفاوتی را طلب می‌کنند و ما باید قبل از خرید، نسبت به این مسائل اطلاعات کافی را اتخاذ کنیم. برخی از نکات و فاکتورهای مهم را می‌توان بدون در نظر گرفتن نوع شیر برقی نیز رعایت نمود و ما در ادامه برخی از این فاکتورها را با یکدیگر مرور خواهیم کرد.

☑️سیستم خود را بشناسید:

اولین قدم برای خرید یک شیر برقی هیدرولیک، این است که نسبت به نیازها و توانایی‌های سیستم خود آگاه باشید. شما می‌توانید شیر برقی مد نظر را بر اساس نیاز سیستم انتخاب کرده و سپس آن را در جهت پاسخ به همان نیازهای گفته شده، نصب کنید.
☑️ اندازه سوپاپ خود را بررسی کنید:

یکی از مهم‌ترین فاکتورها در هنگام خرید شیر برقی، توجه به اندازه سوپاپ خواهد بود. استفاده از شیر بزرگتر یا کوچکتر از اندازه سوپاپ، می‌تواند عملکرد کلی سیستم را به بدترین شکل ممکن مختل کند.

☑️ نوع شیر خود را مشخص کنید:

همانطور که در بخش‌های قبلی به این مسئله اشاره کردیم، انواع بسیار گوناگونی از شیرهای برقی در بازار وجود دارند که استفاده از آن‌ها، مستلزم داشتن دانش نسبت به کارکرد آن‌ها خواهد بود. توجه داشته باشید که ممکن است برخی از شیرهای انتخابی توسط شما، برای فعالیت‎های دیگری ساخته شده باشند و استفاده از آن‌ها برای سیستم شما، امری منطقی محسوب نشود.

☑️ گواهینامه‌ها و مدارک شیر برقی را بررسی کنید:

شیر برقی هیدرولیک از جمله لوازمی است که برای ساخت و عرضه آن به بازار، نیاز به برخی از گواهینامه‌های مخصوص خواهیم داشت. وجود این گواهینامه‌ها در شیر برقی، به ما این اجازه را خواهد داد تا به شیر برقی اعتماد کرده و نسبت به سلامت کارکرد آن، اطمینان کامل کسب نماییم.

☑️ از سازنده‌های مطمئن شیر برقی خود را خریداری کنید:

وجود یک سازنده معتبر می‌تواند اعتبار زیادی را به شیر برقی هیدرولیک افزوده و مشتریان بسیار زیادی را جذب نماید. اغلب خریداران زمانی که متوجه می‌شوند شیر برقی مد نظر آن‌ها سازنده گمنام و نامعتبری دارد، از خرید پشیمان شده و سعی می‌کنند تا به دنبال مارک و برند دیگری بگردند.

☑️ مواد استفاده شده در ساخت شیر برقی را مطالعه کنید:

درست است که فرآیند ساخت یک شیر برقی هیدرولیک فرآیند ثابتی بوده و اغلب سازندگان از یک فرمول ثابت برای ساخت شیر برقی استفاده می‌کنند، اما در هر صورت استفاده از مواد اولیه می‌تواند در بین شرکت‌های متفاوت، به شکل‌های متنوعی متفاوت باشد. شیرهای برقی می‌توانند از موادی مانند برنج، آلومینیوم، فولاد ضد زنگ و غیره ساخته شده باشند که میزان مقاومت و خاصیت هر نوع از این فلزات نیز با دیگری متفاوت خواهند بود. شما می‌توانید متریال شیر برقی خود را بر اساس نیاز خود نسبت به مقاومت در برابر عوامل طبیعی، محدوده دمایی و غیره مشخص کنید.

☑️ بررسی تعداد خروجی‌های شیر برقی:

شیرهای برقی می‌توانند بسته به نوع و گونه خود، پورت‌های متفاوتی داشته باشند. تعداد پورت زیاد نشان دهنده کیفیت بالای شیر برقی خواهد بود و هر چه تعداد پورت‌های موجود در شیر برقی بیشتر باشد، انعطاف‌پذیری و قدرت تحمل آن نیز بیشتر خواهد بود. همچنین بهتر است تا در زمان خرید شیر برقی، به سالم بودن تمامی پورت‌ها و خروجی شیر برقی نیز دقت کنید. مواردی وجود داشته‌اند که افراد بعد از خرید و حتی پورت شیر برقی، متوجه وجود مشکلاتی در آن‌ها شدند و این مسئله در اغلب موارد سبب هدر رفتن میزان زیادی از زمان خواهد شد.

☑️ سازگاری متریال به کار رفته در شیر برقی:

شیرهای برقی انواع مختلفی دارند و شما می‌توانید شیرهای برقی را در انواع و اقسام اشکال متفاوت، در بازار مشاهده کنید. در بخش‌های قبلی به این مسئله اشاره نمودیم که توجه به ماده به کار رفته از اهمیت بالایی برخوردار خواهد بود؛ اما در این بخش باید به این نکته بپردازیم که متریال استفاده شده، باید با دیگر اجزای سیستم شما و همچنین محیطی که قصد دارید دستگاه را در آن نصب کنید، همخوانی داشته باشد.
استفاده از فلزات و موادی مانند آلومینیوم، چدن، فولاد ضد زنگ و فولاد کربنی در ساخت شیر برقی بسیار متداول بوده و افراد باید قبل از خرید شیر برقی، حتما به این نکته دقت نمایند و شیر برقی‌ای مناسب با متریال سازگار را برای سیستم خود تهیه کنند.

☑️میزان جریان:

توجه به سرعت سیالات و میزان جریان عبوری از شیر برقی، برای سالم نگاه داشتن شیر بسیار مهم بوده و تاثیر به سزایی را در کارکرد آن خواهد داشت. اگر قصد دارید تا شیر برقی مناسبی را تهیه کرده و از آن به مدت طولانی استفاده کنید، در نتیجه بهتر است به این نکته توجه کافی داشته باشید و شیر برقی هیدرولیک خود را، متناسب با جریان عبوری انتخاب کنید. استفاده از شیرهای برقی ضعیف‌تر می‌تواند به سادگی سبب خرابی شیر شده و مسیر حرکت سیال را با مشکل مواجه سازد.

جی اس اف هیدرولیک عرضه کننده انواع ابزارآلات صنعتی با بالاترین کیفیت و مناسب ترین قیمت در لاله زار تهران آماده خدمت رسانی به شما عزیزان می‌باشد.

تقسیم‌بندی راه‌های خروجی شیر برقی هیدرولیک

راه‌های خروجی در شیر برقی هیدرولیک به اشکال مختلفی طراحی شده است. شیر برقی‌های موجود در بازار دارای انواع دو راهه، سه راهه و چهار راهه هستند. در مدل‌های سه راهه، معمولا یک رله برای یک راه ورودی جدید و یک رله کانتکت برای دو راه خروجی مشترک وجود دارد. عملکرد آن به این صورت است که با باز شدن یکی از این مسیرها، راه دیگر به صورت اتوماتیک‌وار بسته می‌شود و برعکس. همچنین مکانیسم عمل در شیر برقی چهار راهه به این صورت است که گویی دو شیر برقی به هم وصل شده‌اند. به این شکل که در این مدل، دو مسیر ورودی و دو مسیر خروجی تعبیه شده است.

کاربرد شیر برقی هیدرولیک

شیرهای هیدرولیک یکی از پر کاربردترین شیرهای موجود در صنایع مختلف هستند. در واقع در یک سیستم هیدرولیک، اصل انتقال آن بر اساس هیدرولیک است. در سیستم‌های هیدرولیک برای عملکزد بهتر تجهیزات از مایعات برای انتقال انرژی و کنترل آن‌ها استفاده می‌کنند.

این روزها با پیشرفت تکنولوژی انتقال هیدرولیکی، استفاده از این سیستم‌ها در صنایع مختلف به صورت چشم گیری افزایش یافته است. در واقع در سیستم‌های هیدرولیکی در جهت انتقال انرژی از روغن استفاده می‌‌کنند به همین دلیل است که در طراحی سیستم‌های حمل و نقل و تیوب، هوافضا و … یک جزء و المان مهمی محسوب می‌شود.

ماده‌های زیادی بجز صنایع حمل و نقل با استفاده از سیستم‌های هیدرولیک کامل می‌شوند برای مثال می‌توان به آلیاژ آلومینیوم، کربن استیل، آلیاژ نیکل و مس و … اشاره کرد. این مواد مختلف به عنوان ماده‌های اولیه مرغوب در بسیاری از موارد و کارخانه همچون تجهیزات الکترونیکی، کارخانه سازنده قطعات مکانیکی، کارخانجات گرمایشی و … مورد استفاده قرار می‌گیرند و در نهایت با استفاده از تجهیزات هیدرولیکی کامل می‌شوند.

برخی از کاربردهای شیر هیدرولیکی عبارت است از:

⏹ ماشین سازی

⏹ ماشین آلات کشاورزی

⏹ صنعت خودرو

⏹ صنعت متالوژی

گفتنی است که مزیت‌های استفاده از این شیرها عملکرد قابل اطمینان آن‌ها است و در عین حال دارای ساختار ساده و جمع و جوری می‌باشند.

از جمله مزیت‌های دیگری که در این شیرها می‌توان نام برد تنظیم سرعت مناسب، امکان تولید گشتاور بالا در خروجی، در هنگام قطع برق از باتری بهره‌مند است و می‌تواند که به عملکرد خود ادامه بدهد.

عملکرد شیر برقی هیدرولیک

عملکرد شیر هیدرولیکی در سیستم هیدرولیک به چه صورت است؟ علاوه بر قیمت شیر برقی هیدرولیک، عملکرد و نقشه شیر برقی هیدرولیک را عموماً می‌توانید در کاتالوگ شیر هیدرولیکی مشاهده کنید. درواقع کار بسته‌شدن شیر را فنری کوچک که در قسمت پایین قرار دارد انجام می‌دهد. در عملکرد سوکت نیز نقش آن دیده می‌شود، زیرا سوکت کار انتقال فرمان الکتریکی به بخش بوبین را در شیر برقی هیدرولیکی انجام می‌دهد.
قطعه اسپول که در داخل محفظه یا پوشش دستگاه قرار دارد، در دو سمت خود دارای دو واشر و دو مهره ثابت‌شده است. تغییر حالت اسپول با تحریک الکتریکی از طریق سوکت در شیر هیدرولیک صورت می‌گیرد و بر اساس خواسته موردنیاز سبب حرکت یا نگه‌داشتن جریان سیال می‌شود. به‌طور کلی برای آن‌ها سه عملکرد مطرح است:

☑️ عملکرد نیمه مستقیم

☑️ عملکرد غیر مستقیم

☑️ عملکرد مستقیم

طرز کار شیر برقی هیدرولیک

از مهم‌ترین قطعات به کار رفته در سیستم‌های هیدرولیکی، شیر هیدرولیکی است که وظیفه کنترل این سیستم‌ها را بر عهده دارد. یک هسته فرومغناطیسی با قابلیت جابجایی در شیر برقی هیدرولیک وجود دارد که مشابه سیم‌پیچ عمل می‌کند. این هسته بر عملکرد کل شیر تأثیر دارد. زمانی که بوبین یا سنولوئید جریان برق را وارد می‌کنند، با ایجاد یک میدان مغناطیسی هسته به حرکت در می‌آید.

به همین جهت بوبین یا سنولوئید را مهم‌ترین بخش شیر هیدرولیک برقی می‌دانند که کار باز و بسته کردن ورودی‌های شیر را انجام می‌دهد. ساختار سلونوئید کاملاً ساده است. این بخش متشکل از قاب فولادی، سیم‌پیچ و سنبه است. دلیل فولادی بودن قاب سلونوئید این است که خاصیت آهنربایی در ورود جریان برق به سیم‌پیچ ایجاد شود و در نتیجه جذب سنبه سلونوئید به سمت قاب انجام گیرد.

نماد ترسیمی شیر هیدرولیک

به کمک نمادهای ترسیمی به سریع‌تر و ساده‌تر روابز بین اجزاء یک سیستم را می‌توان درک کرد. نمادهای تعریف شده شیر هیدرولیک در استاندارد ANSI در ادامه ذکر می‌شود.

شیر هیدرولیک یک طرفه: عبور سیال در یک جهت

شیر هیدرولیک کنترل جریان: نمونه آن شیر آب منزل است.

نماد اصلی نشان دهنده شیر: شیر مورد استفاده با مربع نشان داده می‌شود.

شیر قطع و وصل به صورت دستی یا پایی کار می‌کند.

انواع شیر برقی هیدرولیک

شیرهای برقی مختلف، کاربردهای متنوعی را نیز برای ما به همراه خواهند داشت. استفاده از شیر برقی درست و مناسب امری بسیار مهم، ضروری و حیاتی محسوب می‌شود. عدم توجه به این نکته، خسارات جبران ناپذیری را برای ما به همراه خواهد داشت. از سوی دیگر، افراد زیادی هستند که نمی‌توانند نوع درست شیر برقی هیدرولیک را برای خود انتخاب کنند و در تشخیص بهترین گونه آن، با مشکل مواجه خواهند شد. اگر شما نیز در تشخیص و خرید بهتری تنوع شیر برقی با مشکل و چالش مواجه هستید، پیشنهاد ما به شما این است که با افراد متخصص و خبره در این زمینه مشورت کرده و سوالات خود را برای این افراد مطرح کنید. استفاده از نوع درست شیر برقی اهمیت بسیار زیادی در سیستم نهایی کار داشته و اطمینان داشته باشید که مشورت گرفتن از دیگر افراد در این زمینه، امری بسیار تاثیرگذار برای شما محسوب خواهد شد.

در ادامه برخی از انواع شیرهای برقی را بررسی می‌کنیم و با مطالعه کوتاه آن‌ها، تلاش می‌کنیم تا به شناخت بهتری در این زمینه دست پیدا کنیم.
1. شیر برقی مستقیم یا دایرکت
2. شیر برقی پایلوت
3. شیر برقی پروپرشنال
4. شیر برقی دو طرفه
5. شیر برقی سه طرفه
6. شیر برقی چهار طرفه
7. شیر برقی معمولی باز
8. شیر برقی معمولی بسته
9. شیر برقی قفلی
10. شیر برقی فشار قوی
11. شیر برقی فشار کم
12. شیر برقی ضد انفجار
13. شیر برقی فولادی ضد زنگ
14. شیر برقی برنجی
15. شیر برقی کارتریج
16. شیر برقی پلاستیکی
17. شیر برقی فلنجی
18. شیر برقی دستی

در ادامه برخی دیگر از این شیرها را بررسی می‌کنیم:

☑️ شیرهای کنترل جهت

شیرهای کنترل جهت یکی از انواع شیرهای هیدرولیک است که عبور سیالات را مدیریت کرده و مسیر عبوری آن را کنترل خواهد کرد. این شیرها با توجه به کارکرد آن در مدل‌های مختلف یک طرفه، دو طرفه و سه طرفه قرار می‌گیرد.

☑️ شیرهای کنترل فشار

 این شیرها از دیگر شیرهای هیدرولیکی به شمار می‌رود. شیرهای کنترل فشار از سیستم در برابر تغییرات ناگهانی فشار محافظت می‌کند. این شیرها در مدل‌های مختلف شیر اطمینان ساده، ترکیبی، شیر کاهنده فشار، شیر بی‌بار کننده، شیر متعادل کننده، شیر ترتریبی و سوئیچ فشاری تولید و به بازار عرضه می‌شود. وجود این شیر در سیستم‌ها برای جلوگیری از تغییرات فشار الزامی می‌باشد.

کاربرد شیر کنترل فشار

⦁ شیر اطمینان ساده: در فشار بالا از خطوط لوله و تجهیزات هیدرولیکی دیگر محافظت می‌کنند.
⦁ شیر اطمینان ترکیبی: امکان دسترسی به فشار دقیق را ایجاد می‌کند.
⦁ شیر کاهنده فشار: تامین فشار پایین خروجی
⦁ شیر متعادل کننده: مقاومت یا اجازه عبور جریان را می‌دهد.
⦁ شیر ترتیبی: با ترتیب مشخصی جریان را در مسیرهای مختلف هدایت می‌کند.
⦁ سوئیچ فشاری: حساس به کاهش یا افزایش فشار سیال

☑️ شیرهای کنترل جریان

 شیرهای کنترل جریان از دیگر شیرهای هیدرولیکی برقی است که توسط تغییر میزان دبی ورودی و خروجی، سرعت موتور هیدرولیکی و سیلندر را تنظیم می‌کند. چنانچه به شکل همزمان از شیر کنترل فشار و شیر کنترل جریان استفاده می‌شود، مقدار دبی قابل تغییر است.

☑️ شیرهای پروپرشنال

 شیرهای پروپرشنال ترکیبی از شیرهای سروو و شیرهای دیجیتال است و تغییر جریان سیال در این دستگاه به جریان الکتریکی وارد شده ارتباطی ندارد. شیرهای پروپرشنال نسبت به سایر مدل‌های عنوان شده در بالا پیشرفته‌تر بوده و دقت و سرعت بالاتری دارد.

☑️ شیر هیدرولیک کنترل جریان (دبی متغیر)

شیر کنترل جریان در واقع در دسته شیر هیدرولیک قرار گرفته که با تغییر میزان دبی ورودی یا خروجی سرعت سیلندرها و موتورهای هیدرولیکی را تنظیم می‌کند. جهت کنترل تغییر سطح عبور جریان، قطعه گلوگاه به عنوان ابزار اصلی مورد استفاده قرار می‌گیرد. باید گفت که عملکرد همزمان شیر کنترل جریان و کنترل فشار روی اندازه دبی اثر خواهد داشت. در صورتی که تنظیم دبی سیال به وسیله شیر کنترل جریان انجام شود، کنترل سرعت حرکت عملگرها صورت می‌گیرد. شیر هیدرولیک کنترل جریان به دو روش تقسیم‌بندی می‌شوند که در ادامه ذکر می‌کنیم.

بدون سیستم جبران کننده فشار: این شیرها در حالتی که فشار سیستم ثابت است و تنظیم سرعت به طور دقیق اهمیت ندارد، کاربرد دارند. شیرهای محدود کننده جریان ساده‌ترین نوع این شیر است و ساخت یک شیر یک طرفه با وجود یک گلوگاه ساده ممکن است. همراه با سیستم جبران کننده فشار: تنظیم این شیرها نسبت به تغییرات فشار به طور اتوماتیک صورت می‌گیرد و به طور دائم افت فشار را به صورت ثابت نگه‌داری می‌کند که با این وجود باعث ثابت ماندن میزان جریان عبوری از آن‌ها می‌شود.

انواع شیر برقی هیدرولیک از نظر نوع تحریک

در مواردی مثل جک هیدرولیکی و پنوماتیکی و عبور سیال در صنعت، شیر برقی‌ها را به کار می‌گیرند که با توجه به کارکرد مدار و نیاز دستگاه به صورت دائم فرمان قطع و وصل را برای باز و بسته شدن می‌دهد. یکی از کاربردی‌ترین نوع شیر هیدرولیک را می‌توان شیر برقی هیدرولیک نامید که عملکرد آن به وسیله نیروی الکتریکی صورت می‌گیرد. که از نظر تحریک دارای انواعی چون تحریک دستی، تحریک سلونوئیدی، تحریک مکانیکی یا بادامکی و تحریک هوایی است. شیر برقی جریان سیستم هیدرولیک را قطع، وصل و یا تنظیم می‌کند.

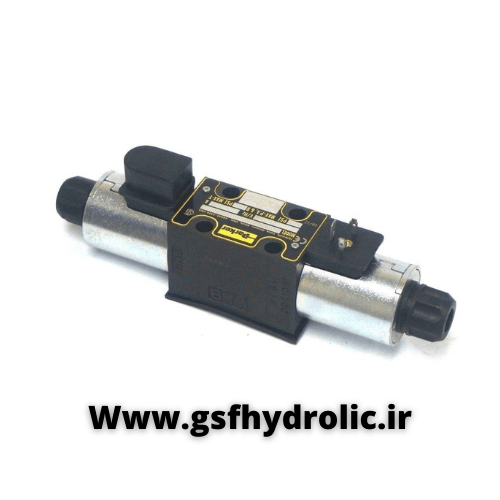

شیر هیدرولیکی تک بوبین و شیر هیدرولیکی دو بوبین دو دسته شیر برقی هستند که در آن‌ها از طریق سوکت، فرمان الکتریکی به بوبین منتقل می‌شود. یک قطعه به نام اسپول درون شیرهای برقی هیدرولیک قرار دارد که دو واشر و دو فنر در طرفین آن گذاشته شده است که با رخ دادن تحریک الکتریکی، حالت اسپول تغییر پیدا کرده و باعث قطع یا وصل جریان خواهد شد. مدل‌های مختلفی از شیر برقی هیدرولیک طراحی شده در بازار وجود دارد که به طور معمول صنایع مختلف مثل صنایع فولاد، سیمان، خودروسازی و صنایع سنگین دیگر مورد استفاده قرار می‌گیرد.

بهترین روش نگهداری شیر برقی هیدرولیک

در این نوع شیرهای الکتریکی به علت عبور جریان برق از درون سیم پیچ، حفاظت و نگهداری از آن یک امر حیاتی و مهم است. مخصوصا بخاطر این که این شیرهای الکتریکی در بخش‌های حساس در صنایع مختلف مورد استفاده قرار می‌گیرند.

در واقع هر آسیبی که به سلونوئیدها وارد شود ممکن است که خسارت‌های جبران ناپذیری را به کل خط تولید وارد کند. به همین دلیل نکات و موارد زیادی را در جهت حفاظت از این شیرها مورد بررسی قرار می‌دهیم. حتما در هنگام تولید این شیرها لازم است که از فولاد گالوانیزه استفاده شود، تا در برابر خوردگی در اثر عبور سیال‌ها و یا عوامل محیطی مختلف مقاومت داشته باشند.

جنس سیم پیچ باید مسی باشد چرا که مس رسانای خوبی برای انتقال جریان برق است و دسترسی به آن راحت است. در واقع ممکن است که برای سیم‌های روکش دار با عبور سیالات خورنده همچون اسیدها و … مشکلی به وجود بیاید. به همین دلیل در بین خطوط لایه لایه شده سیم پیچ از عایق و یا کاغذهای روغنی استفاده می‌شود.

در واقع علاوه این موارد می‌توان گفت که جنس روکش سیم‌ها از لاک است و به همین دلیل در برابر رطوبت و خوردگی مقاومت بالایی دارند. در واقع لازم است که گاهی از این شیرها برای کنترل جریان سیالات قابل اشتعال و انفجار استفاده ‌شود.

لازم است بدانید که هر گونه اتصال الکتریکی می‌تواند خطر آفرین باشد به همین دلیل لازم است که از شیرهای الکتریکی با درپوش ضد انفجار باید استفاده شود.

اجزای شیر برقی هیدرولیک

شیر برقی هیدرولیک از اجزای متعددی تشکیل شده است؛ مهم‌ترین اجزای آن عبارتند از:

بدنه سوپاپ

بدنه سوپاپ جز قسمت‌های اصلی شیر برقی هیدرولیک است که خود این بدنه از قسمت‌های مختلف درگاه، صندلی و روزنه تشکیل شده است. وظیفه این قسمت این است که به صورت خودکار هم در مدل‌های برقی و هم در اتوماتیک اجازه عبور مایعات را بدهد.

مونتاژ لوله برقی

 این قسمت شامل سیلندری از جنس استیل است.

پیستون متحرک

 این قسمت شامل سیم پیچ القایی الکترومغناطیسی است که از فولاد ضد زنگ متحرک تولید شده است. این سیم پیچ به کمک میدان مغناطیسی برقی جذب می‌شود و در داخل لوله می‌لغزد.

پیستون فنر

 این پیستون‌ها شامل فنر برگشتی هستند که پیستون‌های متحرک را در وضعیت انرژی در موقعیت خود نگاه می‌دارند.

اسپول شیر برقی هیدرولیک

اسپول شیر هیدرولیک امروز تقریبا در بیشتر صنایع پیدا می‌شود و عملکردهای گوناگونی دارد؛ اسپول شیر برقی هیدرولیک یکی از مهم‌ترین قطعات داخلی شیرهای هیدرولیک است که با دقت فراوان تراش خورده و ماشین کاری شده است. این قطعه داخل شیر حرکت می‌کند و سبب کنترل جریان سیالات می‌شود. معمولاً عملکرد اسپول توسط مکانیسم‌های خارجی مثل شیر برقی یا اهرم‌های دستی کنترل می‌شود، اپسول را می‌توانیم یکی از ضروری‌ترین و اصلی‌ترین قطعات درون شیر هیدرولیک نام ببریم که با عملکرد خود، عبور و جریان یافتن مایعات و سیالات را آسان‌تر می‌کند.

هنگامی که شیرهای هیدرولیک در حال فعالیت هستند، اسپول عبور سیالات و میزان فشار آنها را کنترل می‌کند، این کار سبب نظارت دقیق روی محرک‌های هیدرولیکی مانند موتورها، سیلندرها و سایر قسمت‌های هیدرولیکی می‌شود. بسیاری از افراد به اشتباه تصور می‌کنند اسپول یک پمپ هیدرولیک است، در صورتی که این تصور اشتباه است و این قطعه، تنها یک جزء متحرک به حساب می‌آید. از مهم‌ترین وظایف این قطعه فلزی استوانه‌ای شکل می‌توانیم به

• تنظیم و کنترل جریان سیال
• کنترل فشار سیال
• تنظیم جهت سیال
• بررسی و تنظیم نیروی اعمال شده و سرعت سیالات در هیدرولیک
• و…..

اشاره کنیم. در نظر داشته باشید اسپول در سطح خود دارای برجستگی‌هایی است که همین موضوع سبب کمک به باز و بسته شدن محفظه درون شیر برقی هیدرولیک و در نتیجه به جریان درآمد انرژی و سیالات می‌شود. برجستگی‌ها یا قسمت‌های مختلفی که روی اسپول وجود دارد، با کمک یکسری سوپاپ به تنظیم جریان سیالات و تعامل آنها درون هیدرولیک کمک می‌کند. اسپول شیر برقی هیدرولیک دارای انواع مختلفی مانند اسپول‌های دو طرفه، اسپول‌های سه طرفه، اسپول‌های متناسب و قرقره‌های چهار طرفه است که هر کدام دارای کاربرد یا ویژگی ظاهری مخصوص به خود هستند.

 فرمان‌های شیر برقی هیدرولیک

شیر برقی‌های هیدرولیک دارای فرمان‌های بسیار مختلفی هستند که این فرمان‌ها با نوع عملکرد شیر برقی‌ها در ارتباط هستند؛ شیر برقی‌های هیدرولیک بایستی وظیفه کنترل رفتار سیالات و کنترل عملگرهای هیدرولیکی خود را بر عهده بگیرند. با این توضیح که این عملگرها؛ انواع خطی و چرخشی دارند. عملگرهای خطی در واقع همان جک‌های هیدرولیک هستند که بایستی مسیر رفت و برگشت آن‌ها را کنترل کرد. به این صورت که زمان‌های باز بودن، بسته شدن و ثابت ماندن آن در محل کنترل گردد. لازم به ذکر است که نحوه کنترل کردن این رفتار، انواع مختلف فرمان‌های شیر برقی هیدرولیک را مشخص می‌کند؛ یعنی مثلا اگر بخواهید جک شما با یک فرمان، باز و با قطع فرمان برگردد، باید یک مدل فرمان و اگر بخواهید جک با یک فرمان باز شود و با فرمان دیگر ثابت شود، باید نوع دیگری از فرمان‌های شیر برقی هیدرولیک را انتخاب کنید.

در ذیل این مقاله، تعدادی از فرمان‌های موجود در شیربرقی‌های هیدرولیک را مورد بررسی قرار می‌دهیم:

۱- فرمان ۲/۳: این فرمان‌ها در شیر برقی هیدرولیک شامل ۳ پورت P، A، T هستند. یعنی یک پورت، مخصوص ورود روغن، یک پورت مخصوص عملگر و یک پورت برای برگشت و تخلیه به مخزن هیدرولیک است. کلا دو نوع فرمان نرمال کلوز و نرمال باز وجود دارد. شیر ۲/۳ هیدرولیکی نرمال کلوز، همان‌طور که از اسم آن مشخص است در حالت نرمال یا بی‌برقی به حالت بسته است. یعنی مسیر ورودی روغن در این حالت بسته بوده و راهی به جایی ندارد (پورت p بسته است و پورت A به پورت T راه دارد) و با فرمان دادن به آن، باز شده و اجازه عبور روغن را می‌دهد.

حالت نرمال باز، دقیقا برعکس حالت فوق است. در حالت عادی هم که به آن هیچ فرمانی داده نشده است مسیر روغن باز است و هنگامی که فرمان صادر شود، مسیر روغن بسته می‌شود (پورت P به پورت A راه دارد و مسیر تخلیه یعنیT بسته است). این شیرها به این علت دارا بودن یک پورت برای تغذیه عملگر، قادر هستند که جک را فقط در یک جهت بالا یا پایین کنترل کنند، پس بر این اساس باید شیر در جک‌هایی مورد استفاده قرار گیرد که یا به صورت فنر برگشت هستند یا این‌که یک وزن سنگین بر روی جک قرار گرفته و آن را ببندد. نحوه کار آن به این صورت است که با یک بار فرمان دادن به شیر، جک باز شده و با قطع فرمان؛ جک به صورت کامل بر می‌گردد.

۲- فرمان ۲/۴: در این مدل؛ فرمان به دلیل شباهت ظاهری فرمان آن به نماد ضربدر و موازی به شیرهای ضرب در موازی نامیده شده که در ۹۰ درصد مدل‌های آن به شکل تک بوبین است (شیر برقی هیدرولیک تک بوبین) گرچه که مدل‌های دو بوبین آن نیز تولید شده است که به شیرهای حافظه معروف هستند. دارای ۴ پورت P، A، B، T هستند که بر خلاف مورد قبلی، ۲ تغذیه برای عملگر دارند. کارکرد آن‌ها به این صورت است که در حالت عادی (بسته به نوع نصب) یعنی در زمان بی‌فرمانی جک را در یک جهت مشخص حرکت می‌دهد و به محض این‌که به آن برق وارد می‌شود جک در مسیر مخالف حرکت می‌کند. پس این شیرها دارای ۴ پورت و ۲ موضع برای جابه‌جایی جک‌ها هستند.

۳- فرمان ۳/۴: خصلت مشترک تمامی این شیرها این است که دارای دو بوبین هستند. حالت تحریک نشده آن‌ها همان موضع (مربع) وسط است. از گسترده‌ترین و متنوع‌ترین فرمان‌های شیر برقی هیدرولیک است که به وسیله نقشه‌های مختلف خود قادر است اعمال یا فرمان‌های گوناگونی را با جک خود انجام دهد. مثلا شما یک جک با کورس ۱۰ سانتی دارید و قصد دارید که این جک در ۴ سانتی ابتدای کورس خود و ۲ سانتی انتهای کورس حرکتی خود توقف داشته باشد، این‌جا بایستی از بین فرمان‌های شیر برقی هیدرولیک مدل ۴/۳ را انتخاب کنید. نقشه‌های مختلف آن طیف گسترده‌ای را در بر می‌گیرد که از ۴ مدل از پرمصرف‌ترین آن‌ها می‌توان به شیر برقی هیدرولیک وسط بسته، وسط باز، P بسته، وسط و فرمان‌های خاص اشاره کرد.

نکات ضروری جهت انتخاب شیر برقی

در خرید شیر برقی هیدرولیک به نوع کاربری و کیفیت محصول، بایستی دقت ویژه مبذول داشت. به هنگام انتخاب شیر برقی بهتر است به موارد ذیل توجه کرد:

۱- ماهیت سیال عبوری: به هنگام انتخاب شیر برقی برای خرید؛ بایستی به نوع یا ماهیت سیال عبوری توجه کرد؛ زیرا هر سیال ویژگی‌های خاص خود را در میزان انرژی تولیدی دارد. این انرژی سیالات عبوری از شیر برقی؛ به عملگرها انتقال داده می‌شود.

۲- کاربرد شیر برقی هیدرولیک: نوع کاربری و مکان استفاده از شیر برقی، در خرید آن بایستی حتما مورد توجه و در یکی از مهم‌ترین اولویت‌ها باشد؛ زیرا وظیفه این شیرها کنترل میزان ورودی و خروجی سیالات است. بنابراین بایستی نوع کاربری شیر برقی هیدرولیک از ابتدا مشخص باشد.

۳- ابعاد شیر برقی هیدرولیک: سایز و ابعاد شیر برقی با میزان سیال مورد استفاده بایستی تناسب داشته باشد در صورتی که سایز شیر برقی، کوچک باشد ولی فشار سیال عبوری بالا باشد در این صورت سیالات نمی‌توانند به درستی و به صورت کامل از شیر برقی عبور کنند. در این حالت به هنگام عبور باعث فشار زیادی به شیر برقی شده و سبب آسیب آن یا کندی پروسه می‌گردند. بنابراین انتخاب سایز شیر برقی هیدرولیک؛ کاملا بسته به میزان دبی سیالات عبوری خواهد بود.

۴- انتخاب نوع فرمان: شیر برقی‌های هیدرولیک فرمان‌های متنوعی دارند که در هنگام خرید به نوع و نحوه فرمان قابل اجرا از طریق این ابزار بایستی توجه داشت. مثلا برای کنترل یک جک هیدرولیک در سه موضع باز، بسته و نگه داشتن کورس در وسط، بایستی شیر برقی هیدرولیک قادر باشد که فرمان وسط بسته را اجرا کند.

برای این که از سلامت و کیفیت شیر برقی هیدرولیک اطمینان حاصل نمایید باید به فروشگاه‌های معتبر مراجعه کنید. همچنین وجود گارانتی اصالت و سلامت فیزیکی کالا در خرید این محصول اهمیت بسیاری دارد.

خرید شیر برقی

به دلیل کاربردهای گسترده و ویژه‌ای که انواع شیر برقی هیدرولیک دارد، امروز خرید و استفاده از آن در حجم وسیع افزایش یافته است. در صورتی که نیاز به تهیه این قطعه و نصب آن روی شیر هیدرولیک دارید، می‌توانید اقدام به خرید اینترنتی شیر برقی از فروشگاه جی اس اف هیدرولیک کنید.

توجه داشته باشید افرادی که تمایل به صرفه جویی در وقت و انرژی خود دارند، به جای مراجعه حضوری می‌توانند این وسیله را به صورت اینترنتی و آنلاین خریداری کنند. عملکرد دقیق شیرهای برقی، در سیستم‌های هیدرولیک از اهمیت بالایی برخوردار است و نشتی و خرابی این شیرها، می‌تواند سبب بروز اختلال در سیستم و آسیب‌های متعدد شود. بنابراین در هنگام خرید شیر برقی، حتما اعتبار برند و ضمانت آن را مدنظر داشته باشید.

خرید شیر برقی به صورت اینترنتی مزایای فراوانی دارد، به این صورت که شما در ابتدا تمامی محصولات را با یکدیگر مقایسه کرده و قیمت آنها را در نظر می‌گیرید، سپس وسیله مورد نظر خود را بر اساس نیاز و بودجه در دسترس، خریداری می‌کنید.

نکته مهمی که هنگام خرید شیر برقی باید در نظر داشته باشید، کیفیت و داشتن ضمانت است؛ به همین دلیل خرید اینترنتی این امکان را برای شما فراهم می‌کند که محصولی را خریداری کنید که دارای ضمانت‌نامه و خدمات پس از فروش باشد تا در صورت ایجاد هرگونه مغایرت یا اشکال، بتوانید به راحتی آن را تعمیر یا تعویض کنید.

همچنین در بیشتر مواقع امکان خرید عمده این محصولات نیز وجود دارد و شما با صرف هزینه کمتر و در هر ساعت از شبانه روز، می‌توانید شیر برقی مورد نظر خود را سفارش دهید. علاوه بر موارد ذکر شده شما در هر کجای ایران که باشید می‌توانید اقدام به خرید این وسیله به صورت اینترنتی کنید. در صورتی که در شهر یا منطقه شما شیر برقی مناسب و با کیفیت وجود ندارد، فروشگاه اینترنتی این امکان را برای شما فراهم کرده است تا محصول مورد نظر خود را از هر نقطه ایران سفارش داده و در زمان مشخص شده آن را درب منزل تحویل بگیرید.

سوالات متداول و نکات خرید شیر برقی هیدرولیک
